micro:bit와 Ring:bit 개봉기 2/2 - Ring:bit Car 개봉 및 설치 과정

IT/메이커|2018.07.04 23:14

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.


Ring:bit Car 개봉 및 설치 과정에 대해 살펴보겠습니다.



Ring:bit Car 는 Elecfreaks사에서 제조한 제품으로


http://www.icbanq.com/P008298603 에서 25,000원(부가세 별도, 2018.7.6.현재)에 판매되고 있습니다.



다소 정적인 결과를 얻을 수 있는 마이크로비트에 움직일 수 있는 표현 기능을 주어


학생들이 코딩 학습에 더욱 흥미를 느낄 수 있게 만드는 제품으로


타사의 자동차기능의 코딩교육 로봇이 10만원 선에 가격이 책정되어 있다면,


마이크로비트 + Ring:bit Car는 5만원도 되지 않는 가격으로 교구를 준비할 수 있으니


매력적인 제품이 될 것입니다.



다음과 같은 마이크로비트 자동차 제품(http://www.devicemart.co.kr/1361700) 도 있으나

가격 및 디자인이 Ring:bit Car가 더 낫다고 생각됩니다.


1. 구성품


1) 앞쪽 실드  2) 뒤쪽실드 3) 휠 2개  4) 양쪽 옆 판 2개 5) 바닥판


6) 서보모터 2개 7) 쇠구슬 바퀴 1개






8) 리벳 4개   9) 머리가둥근 나사 6개(여분 3개)   10) 머리가 납작한 나사 5개(여분 2개)


11) 고무밴드 2개 12) +드라이버 13) Ring:bit (마이크로비트를 Car에 연결하는 확장보드)


*제품에 마이크로비트는 포함되어 있지 않습니다.



2. Ring:bit 제작 과정


전체적인 조립도는 다음과 같습니다.




1) 쇠구슬 바퀴를 바닥판에 붙이기


2개의 리벳으로 바퀴를 바닥판 아래에 붙입니다.




2) 서보보터 옆 판에 고정하기

서보 모터 2개를 양쪽 옆 판에 둥근머리 나사로 고정시킵니다.


이 때 모터의 돌아가는 축부분이 바깥쪽으로 향해야 합니다.

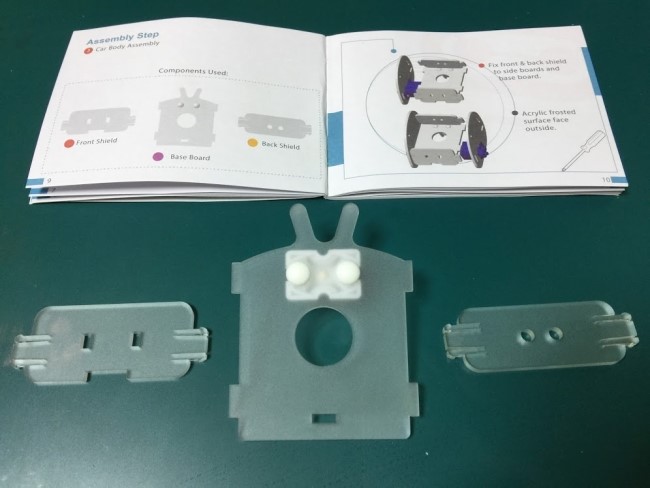

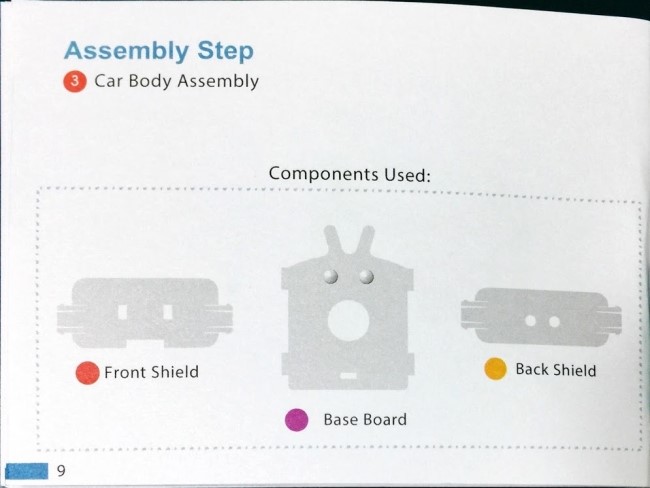

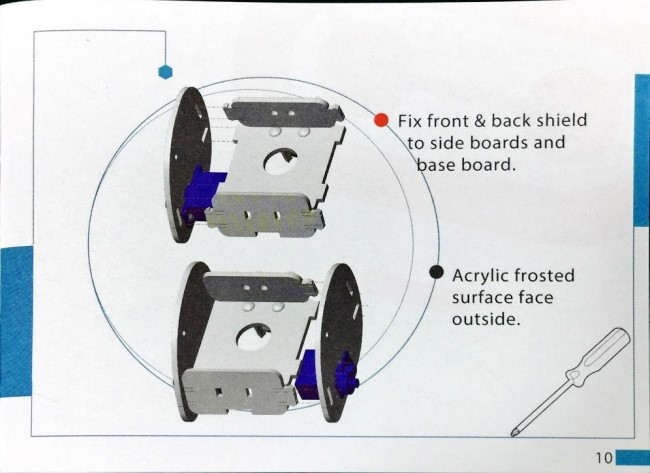

3) 자동차 몸통 붙이기





서보모터를 고정시킨 옆판 한쪽을 먼저 바닥판에 끼웁니다.





앞판과 뒷판을 옆판에 끼웁니다.





나머지 옆판을 가져와 앞판과 뒷판, 바닥판에 끼웁니다.


이 때 모터의 돌아가는 축부분이 바깥쪽으로 향해야 합니다.



4) 마이크로비트를 Ring:bit에 고정시키기





Ring:bit 앞쪽에 마이크로비트를 갖다 대고 납작머리 나사 5개로 고정시킵니다.






5) 휠 달기


톱니모양의 휠을 서보모터에 사진과 같이 끼웁니다.


그 다음 둥근머리 나사로 휠 가운데를 조입니다.











6) 선 연결하기


서보모터의 선을 바닥판 가운데 동그란 구멍으로 아래에서 위로 빼내어


아래 사진과 같이 Ring:bit 뒤쪽 핀에 연결합니다.





7) Ring:bit를 Car에 얹기


Ring:bit를 자동차에 단단히 끼울 수는 없습니다.


아래 사진과 같이 리벳을 옆판에 하나씩 끼우고


자동차 본체 앞쪽에 Ring:bit를 얹어놓는다는 느낌으로 살짝 끼웁니다.






8) 완성

이상으로 Ring:bit Car 개봉 및 설치 과정 설명을 마치겠습니다.




마이크로비트 Ring:bit 공식 구입처 : 아이씨뱅큐 http://www.icbanq.com

마이크로비트 공식 카페 : http://cafe.naver.com/bbcmicro

아이씨뱅큐 공식 블로그 : http://blog.naver.com/icbanq


댓글(0)

micro:bit와 Ring:bit 개봉기 1/2 - micro:bit 개봉기

IT/메이커|2018.07.04 23:13

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.



icbanq의 ‘마이크로비트 Ring:bit’ 체험단에 선정되어

어제 참가 동의서를 메일로 보냈더니 오늘(2018.7.6.) 당장 택배가 왔습니다. 감사합니다.



택배상자를 열었더니 안내 편지와


'Ring:bit Car', 'Micro:bit(이하 마이크로비트) 스타터 키트'가 각각 들어있었습니다.




Ring:bit Car는 http://www.icbanq.com/P008298603 에서


25,000원(부가세 별도)에 판매되고 있는 상품이고,



마이크로비트 스타터 키트(Micro:bit GO)는 http://www.icbanq.com/P008114241에서


24,500원(부가세 별도)에 판매되고 있는 상품으로



이번에 얻게 된 상품이 5만원이 넘는 제품입니다.


이번 이벤트를 위해 icbanq에서는 100만원 상당의 제품을 참가자들께 나누어 주셨네요.





마이크로비트는 영국의 BBC사에서 영국 학생들의 코딩교육을 위해


ARM, 삼성, 마이크로소프트, 프리스케일 같은 여러 기업과 파트너십을 맺어


마이크로비트 100만개를 생산하고 11~12살 영국 학생들에게


무료로 배포하려는 목적으로 제작된 제품입니다.


자기, 기울기, 가속도, 온도 센서나 사운드, LED 출력 등과 같은 기능을


작은 회로판 안에 포함시켜 제작했는데도 불구하고


단품이 2만원도 채 되지 않는 놀라운 제품입니다.



또한 아두이노와 같이 다양한 확장기능을 제공하고,


다양한 프로그래밍 언어를 지원하여


학생들이 저렴하게 코딩학습을 할 수 있는 훌륭한 제품입니다.



출시 초기에는 우리나라에 판매되지 않았지만,


현재는 icbanq 등 여러 업체에서 마이크로비트를 수입하여 판매하고 있습니다.


1. 마이크로비트 구성품

(왼쪽 위부터 반시계방향 순으로) 간단 안내서, 안전사항 안내서, 마이크로비트, 전지끼우개, AAA전지, 마이크로 5핀 USB케이블 입니다.




2. 마이크로비트의 구조


아래 사진에서 좌측은 마이크로비트의 전면, 우측은 후면입니다.







다음 링크는 마이크로비트의 구조 및 스팩에 관한 상세 설명입니다.

http://microbit.org/ko/guide/features/


3. 안전 가이드


마이크로비트는 많은 양의 전기를 사용하는 것은 아니지만

사용 주의사항이 있으니 안전 가이드를 숙지하시기 바랍니다.


1) 일반정보




2) 전원





3) 안전 지침




4) 배터리 경고




4. 마이크로비트 처음 구동하며 점검하기


마이크로비트에 불량이 없는지 처음으로 전원을 넣어보며 점검을 해 보겠습니다.


다음 동영상(링크)을 보며 아래 1), 2) 설명을 읽어봅시다.


https://photos.app.goo.gl/T39iJFs97jos4dzH7


1) 전원 연결하기


제공된 전지끼우개에 전지 두 개를 끼우고 마이크로비트 전원 공급 잭에 연결합니다.


그러면 전면 LED에 붉은색 불이 들어오며 ‘Hello.’ 라는 메세지가 들어옵니다.



2) Setup 과정

이어 ‘A’가 깜빡이며 ‘←’ 화살표가 표시되는데 이때 A버튼을 누릅니다.


이어 ‘B’가 깜빡이며 ‘→’ 화살표가 표시되는데, 이때 B버튼을 누릅니다.



다음 ‘Shake!’ 메세지가 뜨면 한 두번 흔들어줍니다. 그러면 깜빡이며 다음 단계로 넘어갑니다.



마지막으로는 ‘Chase the Dot’ 게임이 실행되는데,


마이크로 비트를 기울여 두 점을 만나게 하면


‘Great!’ , ‘Now Get Coding!’ 메세지가 나오며 최종 setup 과정이 끝나게 됩니다.



3) 간단한 지렁이 게임

https://photos.app.goo.gl/nLxAZWY1g5RWAeHW9 <-- 동영상 참조



Setup 과정이 끝난 후 A와 B버튼을 동시에 누르면


옛날 Nibbles(https://en.wikipedia.org/wiki/Nibbles_(video_game) ) 게임과 같은 지렁이 게임이 실행됩니다.



이상으로 마이크로비트 개봉기를 마치겠습니다.


다음은 Ring:bit Car 개봉 및 조립 과정에 대해 글을 남기겠습니다.



마이크로비트 Ring:bit 공식 구입처 : 아이씨뱅큐 http://www.icbanq.com

마이크로비트 공식 카페 : http://cafe.naver.com/bbcmicro

아이씨뱅큐 공식 블로그 : http://blog.naver.com/icbanq


댓글(0)
